華為iMaster NCE-Campus wifi短信認證配置說明

設置說明

本文為針對華為iMaster NCE-Campus設置互億無線短信發送的說明。企業訪客通過手機接入無線網絡，為了提升網絡安全性，手機用戶接入網絡時，需要通過短信驗證碼進行Portal認證，認證通過則允許用戶接入網絡。

設置流程

一、短信平臺配置

1、配置短信平臺對接參數

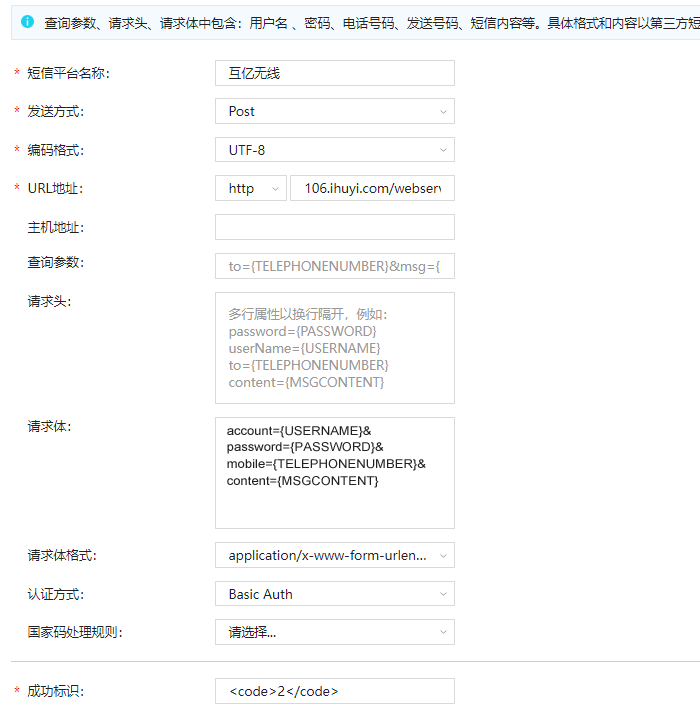

選擇“系統 -> 系統管理 -> 第三方服務”，單擊“短信平臺”頁簽，然后單擊【創建】按鈕，按需求配置短信對接參數。

短信平臺名稱：互億無線
發送方式：Post
編碼格式：UTF-8
URL地址：http://106.ihuyi.com/Submit.xml
請求體：account={USERNAME}&password={PASSWORD}&mobile={TELEPHONENUMBER}&content={MSGCONTENT}
請求體格式：application/x-www-form-urlencoded
認證方式：FormBase
成功標識：2

2、配置短信服務器對接參數。

選擇“系統 -> 系統管理 -> 第三方服務”，單擊“短信服務器”頁簽，按需求配置短信對接參數。


短信服務類型：HTTP短信服務
短信平臺：互億無線
賬號：互億無線短信APIID
Token：互億無線短信APIKEY
短信簽名：為空
租戶繼承：關閉
測試號碼：填寫您的號碼
測試短信內容：您的驗證碼是：1234。請不要把驗證碼泄露給其他人。

* APIID和APIKEY請登錄互億無線管理后臺，“驗證碼通知短信 -> 概覽”獲取。

二、配置訪客賬號策略

1、使用租戶管理員登錄，選擇“準入 -> 準入資源 -> 訪客管理”菜單，選擇“訪客帳號策略”，系統預置了默認的短信認證策略，如果不滿足網絡要求可以創建自定義的策略，點擊【創建】按鈕。

2、其中“用戶名策略”選擇“手機”，“密碼類型”選擇“短信驗證碼”，單擊【確定】按鈕。本示例中使用系統缺省用戶組Guest，如果需要自定義用戶組，可以選擇“準入 -> 準入資源 -> 用戶管理 -> 用戶管理 -> 用戶”，單擊創建用戶組。

 三、配置Portal頁面

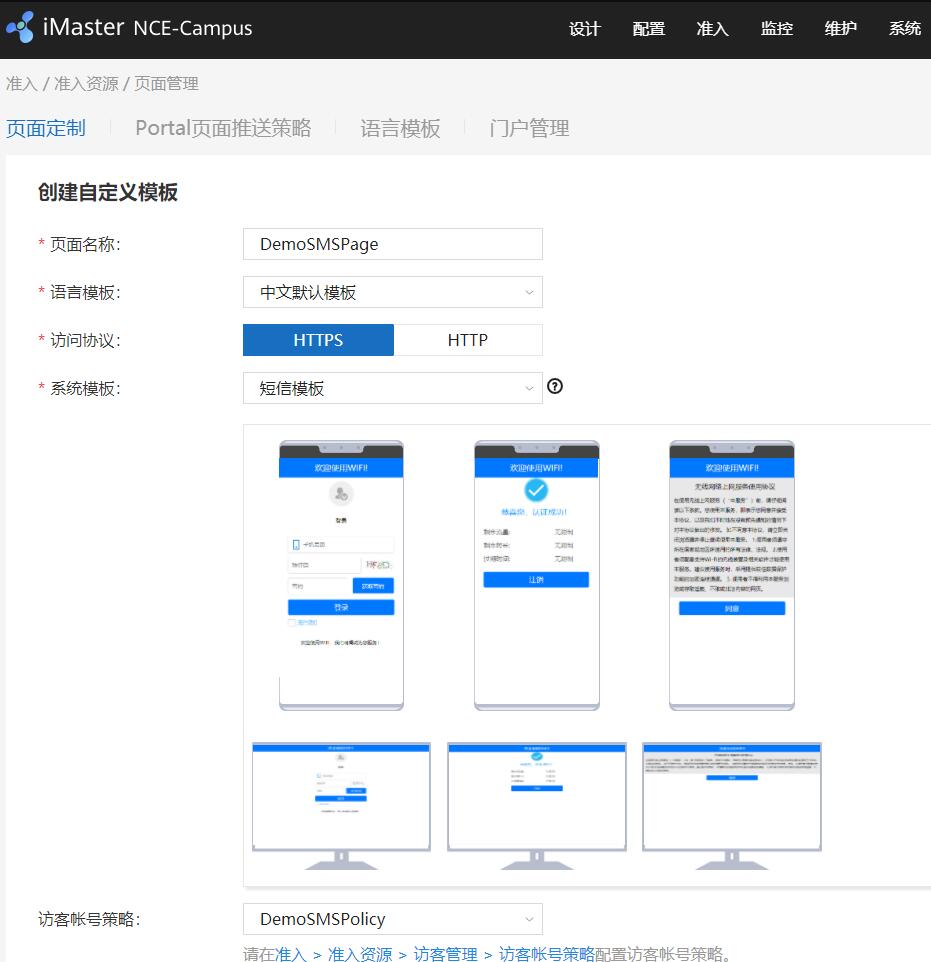

1、選擇“準入 -> 準入資源 -> 頁面管理”菜單，選擇“頁面定制”，系統預置了默認短信認證定制頁面。如果不符合要求，可以新建自定義的短信認證頁面，選擇左上角的【增加】按鈕。

 2、填寫“頁面名稱”等參數，“訪客帳號策略”選擇第2步創建的策略，單擊【創建】按鈕。

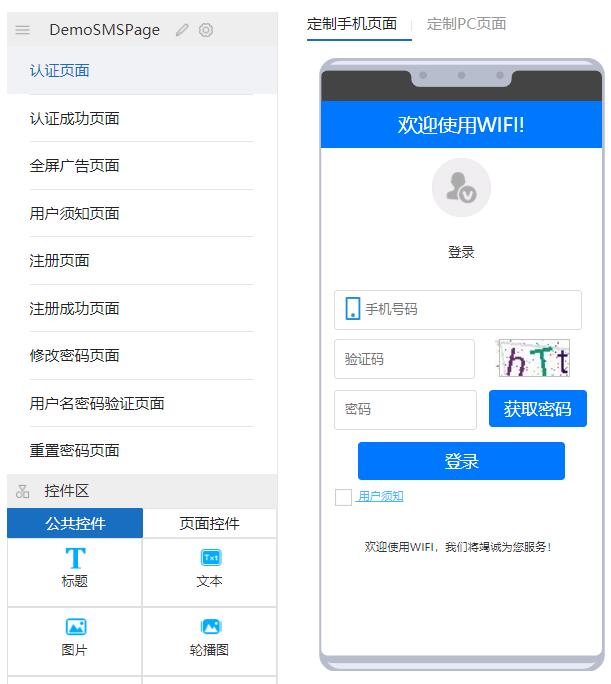

 3、對手機和PC的各個頁面進行定制修改后，單擊【保存】及【發布】按鈕。

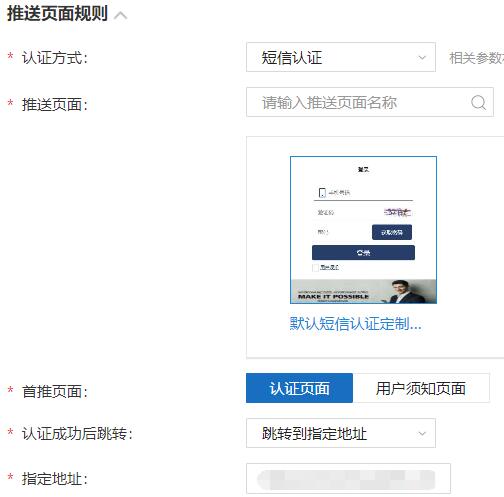

4、（可選）配置Portal推送策略，選擇“Portal頁面推送策略”，單擊【創建】按鈕，配置“名稱”，“認證方式”，“推送頁面”，“認證成功后跳轉”，“指定地址”，設定認證成功后跳轉頁面。

四、配置Portal認證的SSID

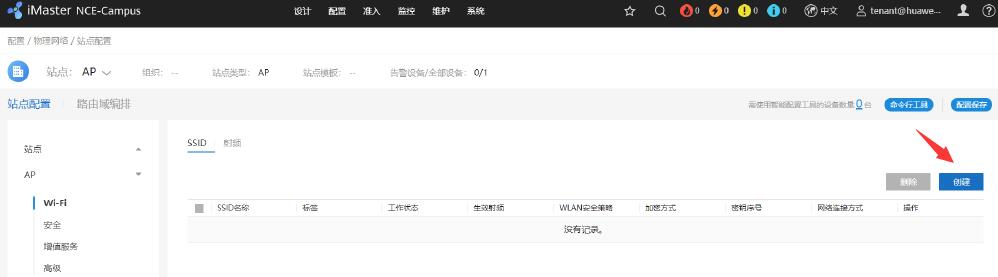

1、選擇“配置 -> 物理網絡 -> 站點配置”，選擇“站點配置”，在左側導航欄中選擇“AP -> Wi-Fi”，選擇“SSID”，單擊【創建】按鈕，配置SSID基本信息。

 2、填寫“SSID名稱”，單擊【下一步】按鈕。

 3、在“安全認證”頁面中將“WLAN安全策略”設置為“開放網絡”，將“是否推送頁面”設置為“ON”，將“頁面推送方式”設置為“云平臺內置認證”，根據需求選擇“Portal協議類型”，本例中使用默認的HACA協議，頁面默認使用HTTPS協議推送，如果需要選擇HTTP，請先按照指導開啟8445端口。

 4、（當設定認證成功后無需跳轉指定頁面時）將“推送方式”設置為“快速推送”，“推送頁面”選擇上一步創建的頁面，勾選“逃生策略”，單擊【下一步】，單擊【確定】。

 5、（當設定認證成功后跳轉指定頁面時）將“推送方式”設置為“高級推送”，選擇“短信認證”，“推送頁面”選擇上一步創建的頁面，勾選“逃生策略”，單擊【下一步】，單擊【確定】。

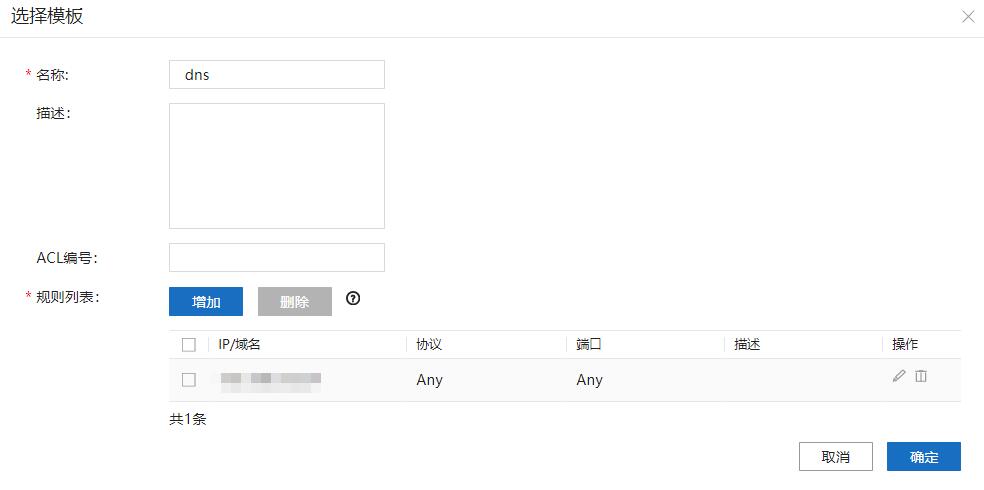

6、配置“默認放行規則”，將DNS服務器的IP地址加入到免認證規則中。

 五、配置認證授權

1、配置授權結果

（1）本例以授權ACL3001為例，選擇“設計 -> 基礎網絡設計 -> 模板管理”，選擇“LAN策略模板”，選擇“ACL”，“創建”，輸入“名稱”，“ACL類型”選擇“高級”，輸入“ACL編號”，填寫ACL規則。

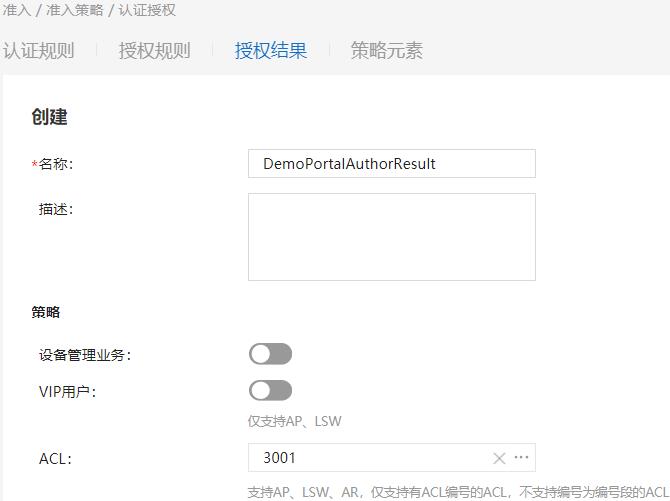

 （2）選擇“準入 -> 準入策略 -> 認證授權”菜單，選擇“授權結果”，點擊“創建”，根據需要填寫用戶通過認證授權后所獲得的權限，本例中指定ACL3001，點擊【確定】按鈕。

 （3）選擇綁定站點，選擇開啟Portal認證的站點，點擊【確定】按鈕。

 2、配置認證規則

選擇“認證規則”，單擊【創建】按鈕，“認證方式”選擇“用戶接入認證”，如果4.c步驟中選擇的是HACA協議則打開“啟用Portal-HACA協議”，如果4.c步驟中選擇的是Portal2.0協議，則關閉“啟用Portal-HACA協議”。“接入方式”選擇“WIFI”。根據需求配置匹配條件。

 3、配置授權規則

選擇“授權規則”，單擊【創建】按鈕，“認證方式”選擇“用戶接入認證”，本例中步驟4.c選擇的是HACA協議，需要打開“啟用Portal-HACA協議”，如果步驟4.c選擇的是Portal2.0協議，則關閉“啟用Portal-HACA協議”。“接入方式”選擇“WIFI”。根據需求配置匹配條件。“授權結果”選擇已配置好的授權結果。

六、發送失敗問題排查

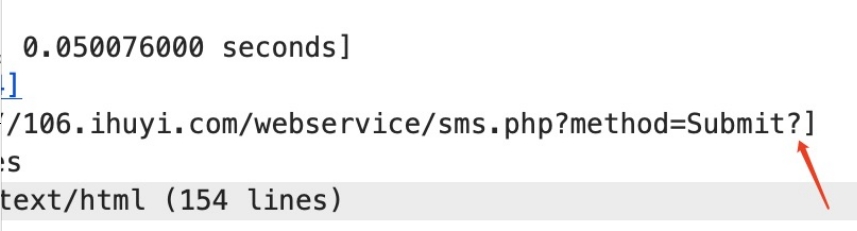

如果發送短信時，出現“測試短信服務器失敗”異常時，如下圖：

可以嘗試使用Tcpdump抓包，獲取Nce-campus的請求數據包，命令為：
tcpdump -i eth0 host 120.55.205.5 -w /tmp/ihuyi_test.cap

通過分析，可以得知填寫的URL地址存在不正確，或者有其他原因。
